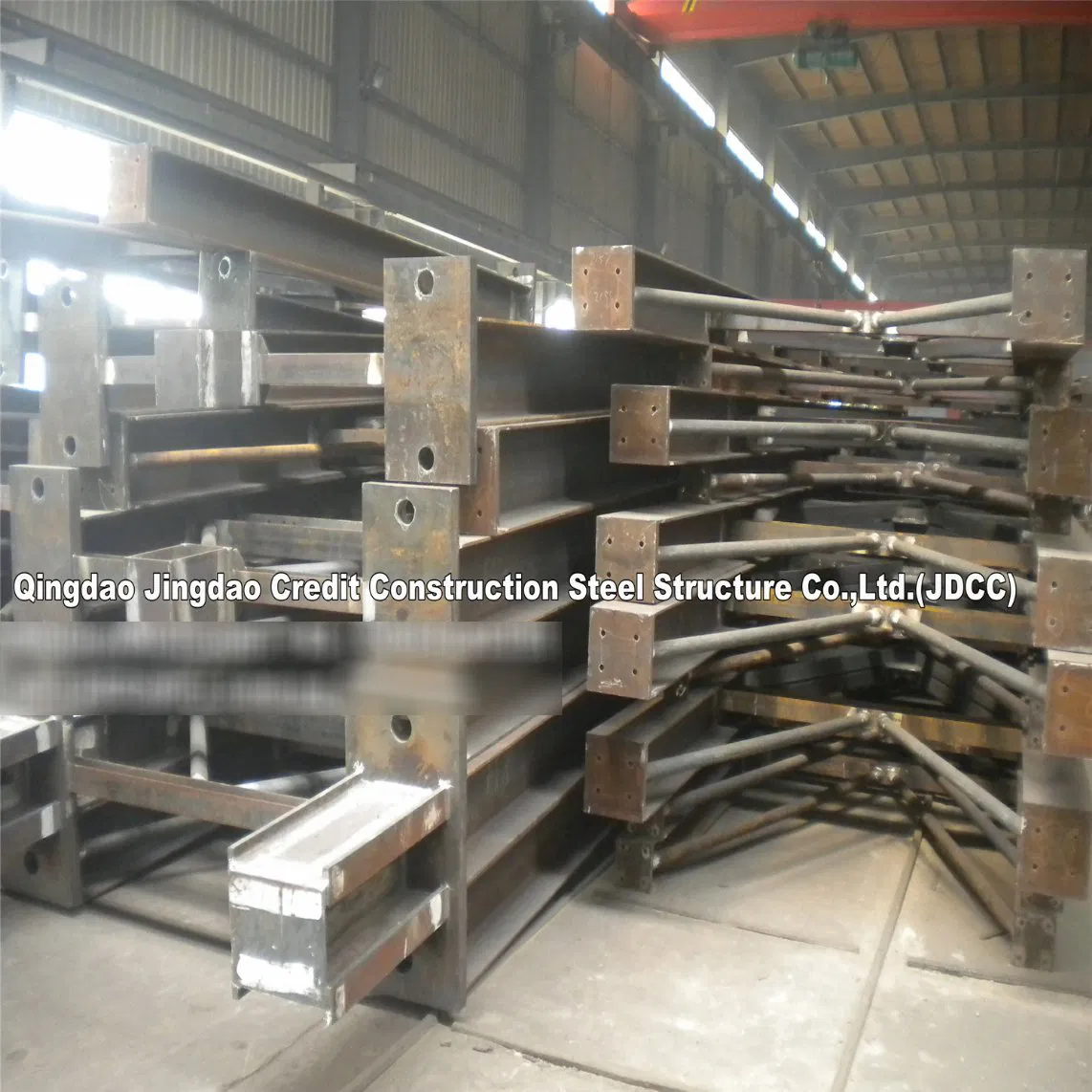

As peças de suporte de carga para estruturas de aço em oficinas são compostas principalmente por elementos estruturais robustos, incluindo colunas de aço, vigas de aço estrutural, terças de aço e sistemas de contraventamento para paredes e tetos. As oficinas de aço são divididas em estruturas leves e pesadas. A estrutura principal é geralmente fabricada em Q345, enquanto as terças de aço e os sistemas de contraventamento são fabricados em aço Q235. Estes são os materiais de aço mais comuns e eficientes utilizados para estruturas metálicas na China.
| N° | Item | Especificação (Spec.) | Grau | Unidade |
|---|---|---|---|---|
| 1 | Sistema de Aço Principal | |||
| Estrutura de aço principal | Conforme projeto | Q345B | T | |
| Custo de fabricação | Processamento estrutural | T | ||
| 2 | Sistema de Aço Secundário | |||
| Terça do telhado | C180*70*20*2.5 | Q235B | T | |
| Terça de parede | C180*70*20*2.5 | Q235B | T | |
| Apoio horizontal da coluna | Ângulo de aço / Barra de aço Φ20 | Q235B | T | |
| Braçadeiras de joelho | Ângulo de aço L50*4 | Q235B | T | |
| Barra de ligação | Tubo quadrado Φ114*2.5 | Q235B | T | |
| Barra de suporte | Tubo redondo Φ32*2.5 | Q235B | T | |
| Escora entre terça | Barra redonda Φ12 | Q235B | T | |
| 3 | O Sistema de Capota | |||
| Painel do teto | Folha de aço corrugado 0.5mm espessura V820 | M | ||
| Painel do teto solar | 1.2mm de espessura | M | ||
| Peças padrão | Parafuso auto-atarraxante, fita vedante | M | ||
| Peças não padrão | Peças de perfil de cor para cumeeira | M | ||
| Gutter (Calha) | Aço moldado sob medida | M | ||
| Downpipes (Condutores) | Tubo de drenagem | M | ||
| 4 | Sistema de Parede | |||
| Painel de parede | 0.45mm espessura chapa de aço corrugado V820 | M | ||
| Peças padrão | Parafuso auto-atarraxante, fita vedante | M | ||
| Peças não padrão | Perfil de cor para tampa da extremidade | M | ||
| Porta | Porta do painel de aço colorido | M2 | ||
| Window (Janela) | Janela de aço Plstic | M2 | ||
| Toldos | Cobertura protetora | M2 | ||
| 5 | Fixadores | |||
| Chumbadores | M24x70 | Definir | ||
| Parafusos de alta resistência | M20 | Definir | ||
| Parafusos comuns | M12 | Definir | ||
