Estatísticas demonstram que a construção de estruturas de aço pré-concebidas é cerca de 30% mais económica, exige 60% menos tempo de construção, apresenta 40% menos peso e retém quase 80% do valor de revenda, respondendo de forma fiável a todas as exigências do projeto.

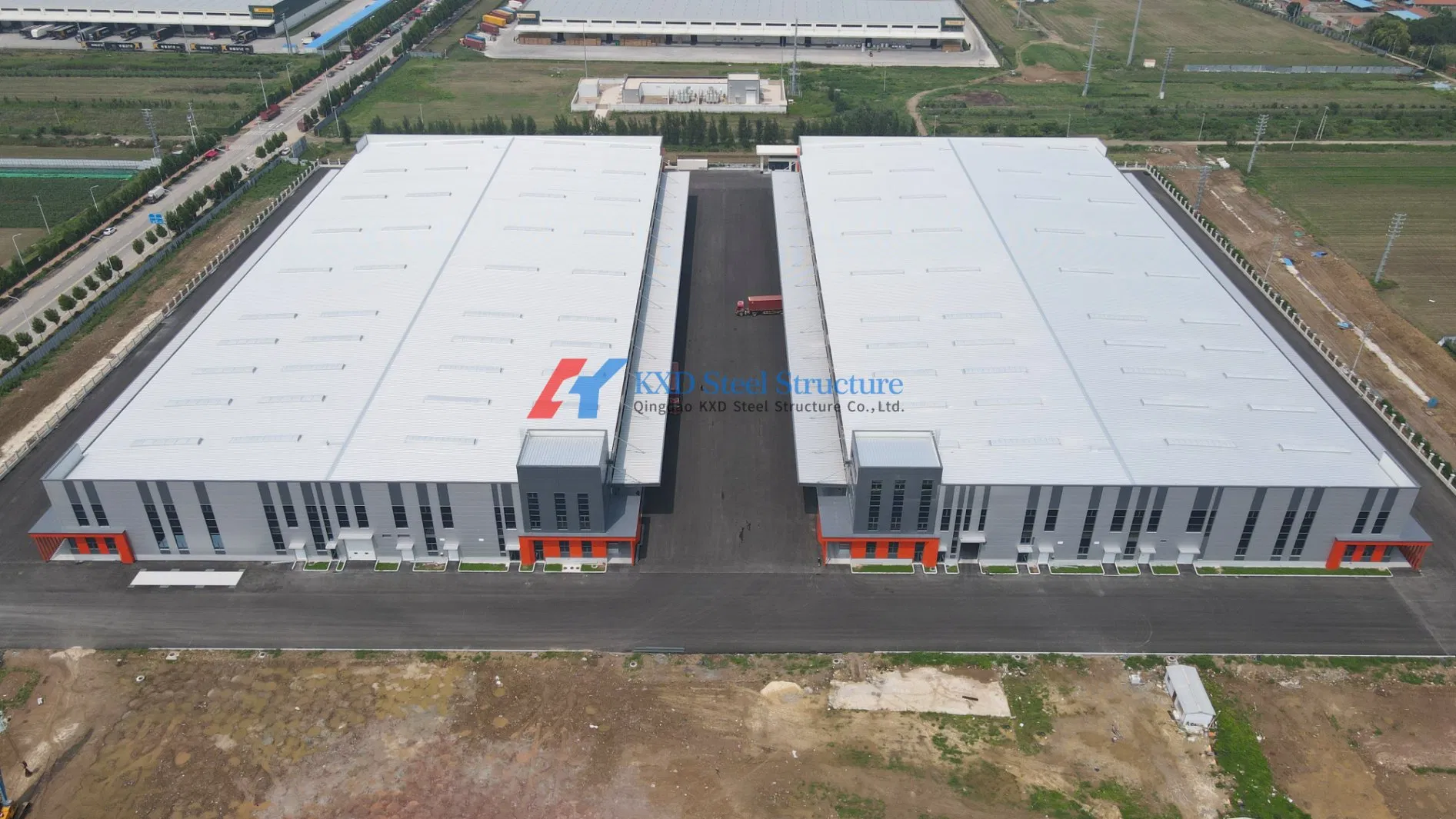

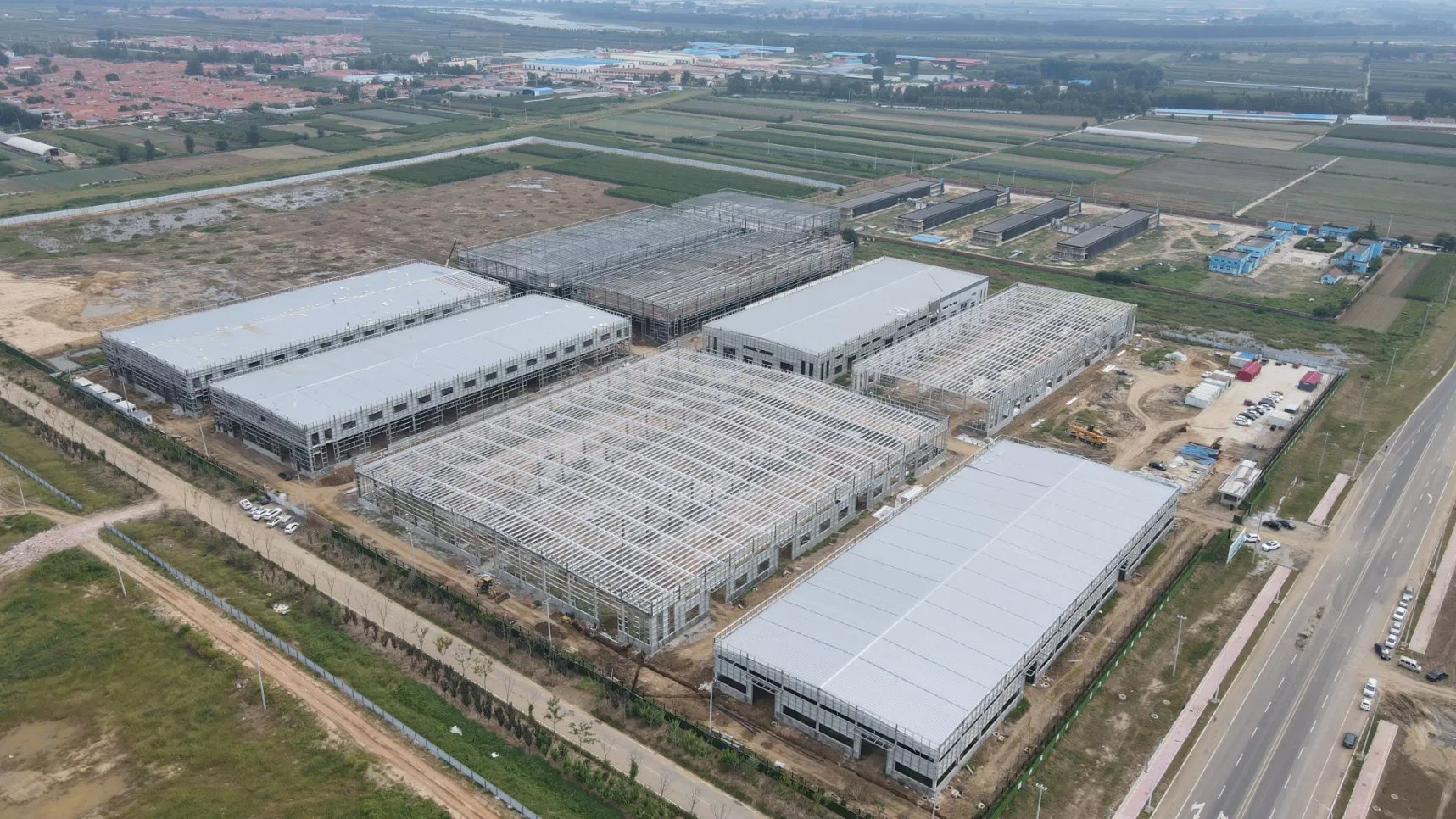

As estruturas pré-fabricadas para funções industriais e comerciais são compostas por membros primários, membros secundários, telhado e paredes interligados, além de vários outros componentes de engenharia. Estes edifícios podem incluir clarabóias, luminárias de parede, respiros turbo, ventiladores de cume, frestas, portas, janelas, pisos mezzanine, sistemas de pontes rolantes, isolamento, entre outros elementos sob medida.

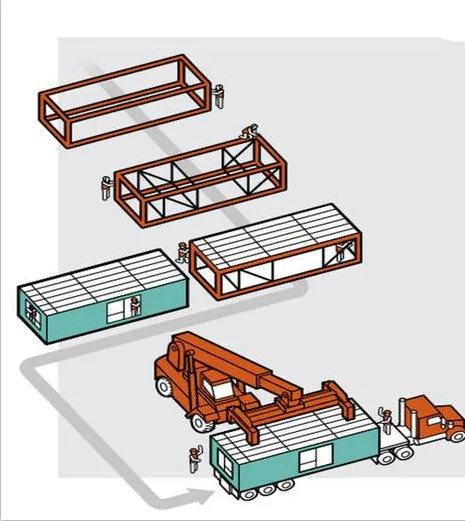

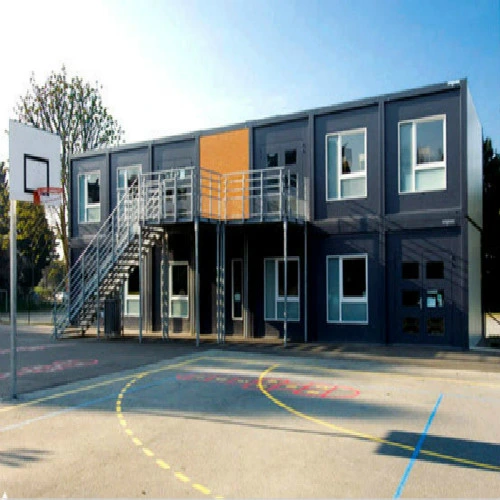

Para empresas que necessitam de alojar equipas de instalação em locais de obra com alta mobilidade e facilidade de montagem, as casas modulares são uma escolha ideal. As unidades modulares são produzidas na fábrica em caixas de seis lados e transportadas para montagem rápida com guindaste no local.

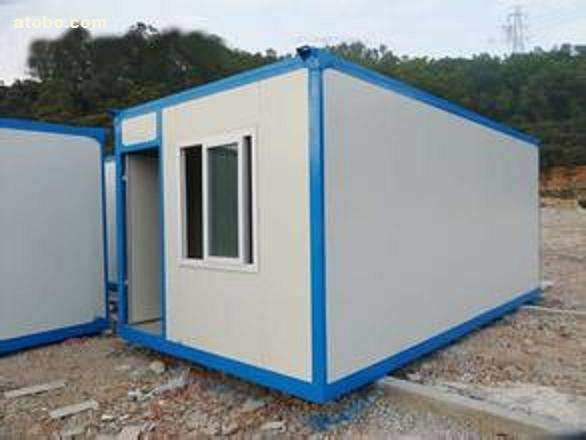

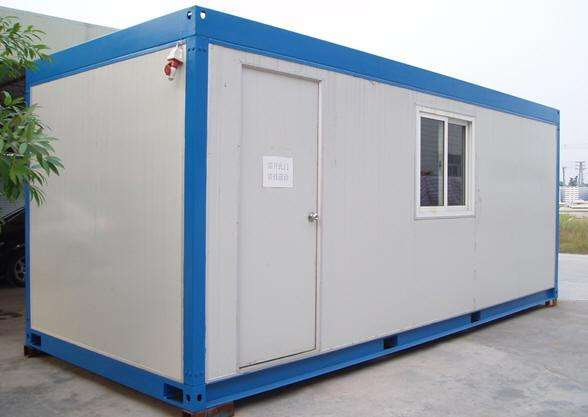

Edifício Modular de Aço para Residência

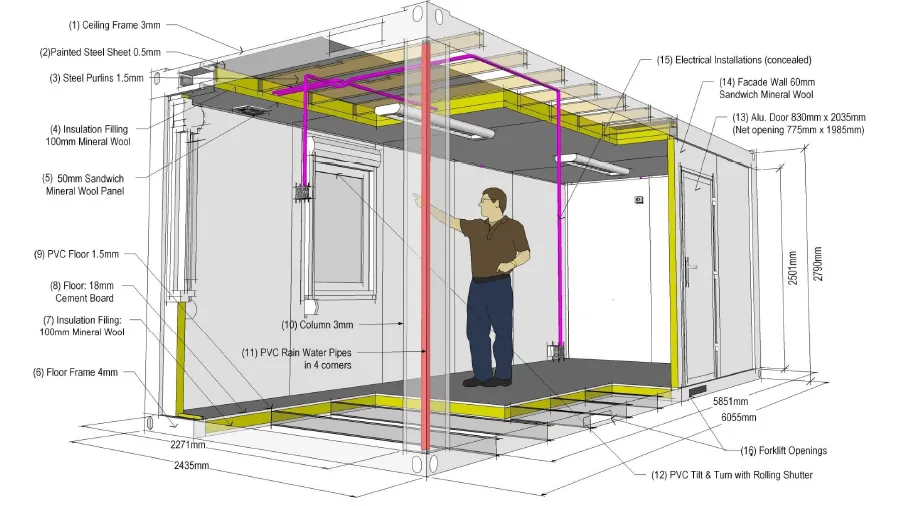

Layout e Configurações de Contentores Modulares

• Comprimento externo (interior): 6.055m / (5.851m)
• Largura externa (interior): 2.435m / (2.231m)
• Altura externa (interior): 2.790m / (2.510m)
• Peso Tara: 1950 kg

Perfis de aço formados a frio com espessura de 3 a 4 mm. Tratamento de superfície com jato de areia, aplicação de primário epóxi (30 μm) e acabamento acrílico de vinil (60-70 μm).

Chapa inferior de aço galvanizado (0.5 mm), isolamento com lã mineral não combustível (100 mm, 50 kg/m³), barreira de vapor em folha de PE (80 μm), placa de cimento de fibra de celulose autoclavada (18 mm, 1500 kg/m³) e revestimento final de PVC de 1.5 mm.

Esquema da Estrutura e Camadas do Pavimento

Cobertura em aço Corten ondulado (1.6 mm), barreira de vapor em folha de PE, isolamento em lã mineral (50 mm) e teto interno em painéis sanduíche de lã mineral (50 mm) pintados em branco (aço de 0.5 mm).

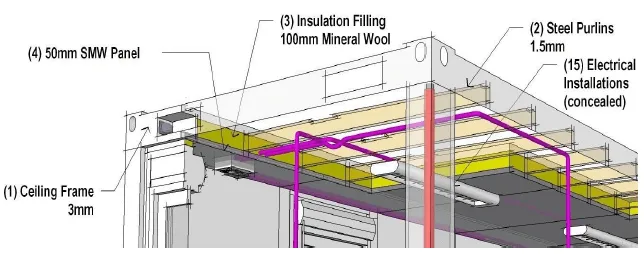

Seção Transversal da Cobertura e Isolamento

Painéis sanduíche de lã mineral de 60 mm (largura de 1140 mm), compostos por chapas de aço galvanizado e pintado (0.5 mm) em ambos os lados e miolo isolante de lã mineral (120 kg/m³). Resistência ao fogo de até 36 minutos.

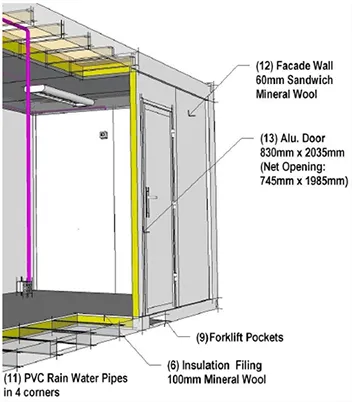

Detalhe do Painel Sanduíche para Fachadas

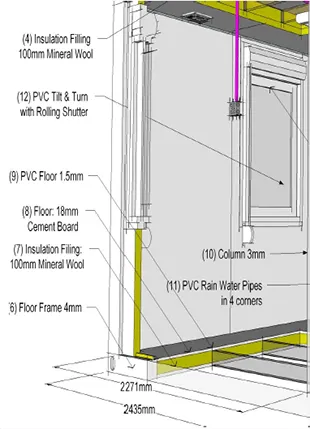

Integração de Janelas e Portas em PVC/Alumínio

Vigas robustas fixadas diretamente nas colunas estruturais para permitir a movimentação segura de sistemas de movimentação de cargas e pontes rolantes ao longo de toda a extensão do edifício.

Compostos por vigas principais e secundárias de suporte, cobertos por placas de aço ou laje de betão vertida sobre deck de aço perfilado, criando um espaço de armazenamento ou escritório adicional.

Desenvolvidas sob medida para sistemas de cobertura de grande alcance. A montagem é rápida, realizada inteiramente com conexões aparafusadas em obra, eliminando a necessidade de soldaduras em campo.

A linha de produção garante cortes de alta precisão e soldaduras automatizadas de chapas de aço em conformidade com as normas estruturais internacionais:

• Corte de Chapas: Realizado por equipamento CNC a oxigénio líquido e gás acrílico de alta pureza.
• Máquinas de Soldadura Arco Submerso (Pórtico): Executa soldadura estável e contínua de vigas H.
• Desempeno de Flanges: Correção hidráulica e térmica da planura das flanges de vigas de secção H após soldagem.
• Decapagem Centrifugadora: Tratamento de jacto abrasivo para limpeza de carepas e ferrugem até ao grau Sa2.5.
• Pintura Industrial: Pintura airless com espessuras controladas de primário (40±5μm) e acabamento (60±5μm).

Com o objetivo de garantir a máxima segurança dos elementos estruturais soldados, são aplicadas diretrizes estritas no desenho e preparação do bisel de soldagem.

Ilustração 1: Alinhamento de ranhuras em placas de flange sem suporte de soldadura

Ilustração 2: Orientação com suporte de soldadura exterior

Ilustração 3: Preparação de juntas no canteiro de obras

Ilustração 4: Montagem de ligações parafusadas na alma

Ilustração 5: Detalhe de soldadura de coluna do tipo caixa

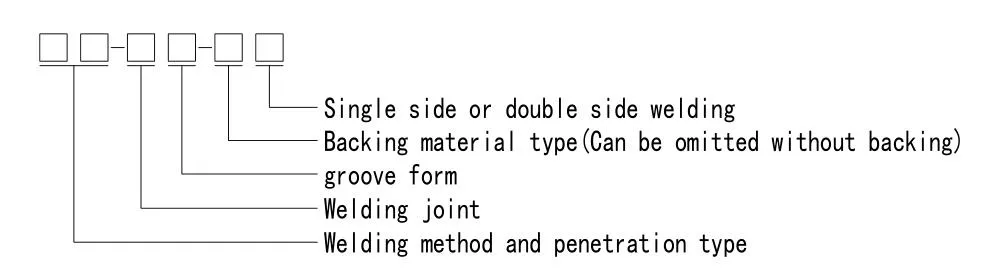

Tabela e Parâmetros Geométricos das Ranhuras de Soldadura
