Informação Básica

Descrição de Produto

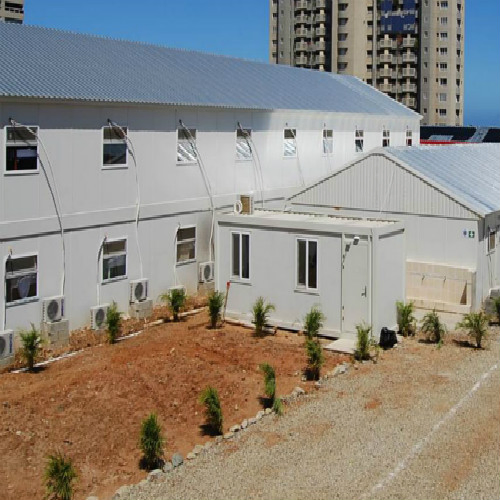

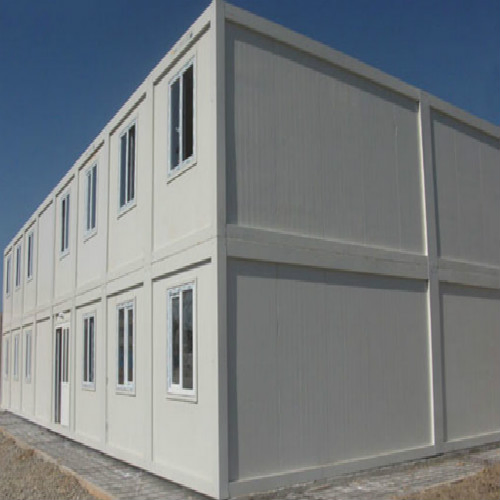

Prédio modular em contentor para escritório temporário e acampamento

O edifício modular, como uma forma novidade de solução de construção, é composto por um único módulo de contentor de 20ft, que oferece várias possibilidades para as suas aplicações residenciais.

1. Dados técnicos - Norma do módulo

Características técnicas dos elementos de tipo dos contentores:

• Dimensões padrão ISO de contentores PADRÃO de 20 pés - opcionalmente de 10 até 30 pés.
• Comprimento: 6.058 mm (opcionalmente: 3.048 - 9.100 mm); Largura: 2.438 mm (opcionalmente 3.000 mm).
• Altura exterior: 2.591 mm (opcionalmente 2.791 mm ou 3.100 mm).
• Altura interior: 2.300 mm (opcionalmente 2.500 mm ou 2.800 mm).

Diferença de construção de contentores:
As guias de metal ZINCADO têm 3 mm de espessura e estão ligadas por parafusos.

Pintura de contentores:

• Opção 1: De acordo com o desejo do cliente em cor RAL.
• Opção 2: Pintado no desejo do cliente em cor RAL.

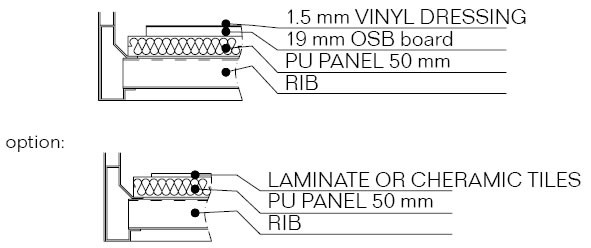

Piso do contentor:

Abertura do piso do contentor para empilhador:

• Opção padrão: Sem bolsos para garfos de empilhador.
• Opção adicional: Com bolsas para garfos de empilhador para contentores até 7.335 mm de comprimento.
• Distância dos orifícios de 1.506 mm.

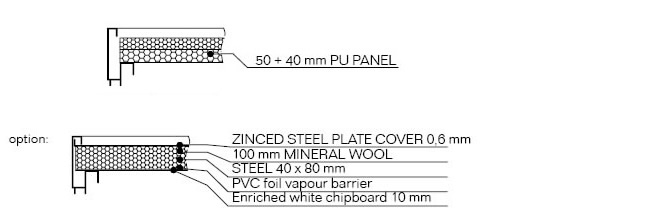

Construção do telhado do contêiner:

Parede exterior do contentor e painéis laterais:

• Painel de poliuretano de 50 mm, microcorrugado externamente em cor RAL 9002; face lisa interna RAL 9010 (branco).
• Opção 2: Lã mineral de 60 mm, ambas as faces plastificadas em RAL 9002.
• Opção 3: Lã mineral de 60 mm, ambas as faces plastificadas em RAL 9002, aglomerado enriquecido internamente em RAL 9010 (branco).
• Opção 4: Painel de poliuretano de 80 mm, placa de aço plastificada de ambos os lados em RAL 9010 (branco).
• Opção 5: Painel de poliuretano de 100 mm, placa de aço plastificada de ambos os lados em RAL 9010 (branco).
• Opção 6: Lã mineral de 100 mm, placa de aço plastificada de ambos os lados em RAL 9010 (branco).
• Opção 7: Lã mineral de 120 mm, placa de aço plastificada de ambos os lados em RAL 9010 (branco).

Paredes exteriores e interiores de contentores:
PVC com enchimento de poliuretano de 40 mm, abertura transparente de 79/202 cm.

Janelas e portas do contentor:

• Opção 1: Janelas sem persianas.
• Opção 2: Janelas com persianas.

Isolamento de contentores - coeficiente de resistência térmica:

Módulos de recipientes individuais:
São montados na nossa produção de fábrica a partir de elementos pré-fabricados. Eles chegam ao mercado como produto acabado, como espaço residencial ou de escritório equipado com ou sem equipamento. Os módulos individuais são usados como um único objeto, como bungalows, dormitórios, escritórios, armazéns, lojas, oficinas, e como módulo base para construções de várias formas e finalidades.

Manuseamento e elevação de contentores:
Opção: Utilização de carro elevador para levantar contentores até 7.3 m de comprimento, caso o contentor possua orifícios para garfos de empilhador.

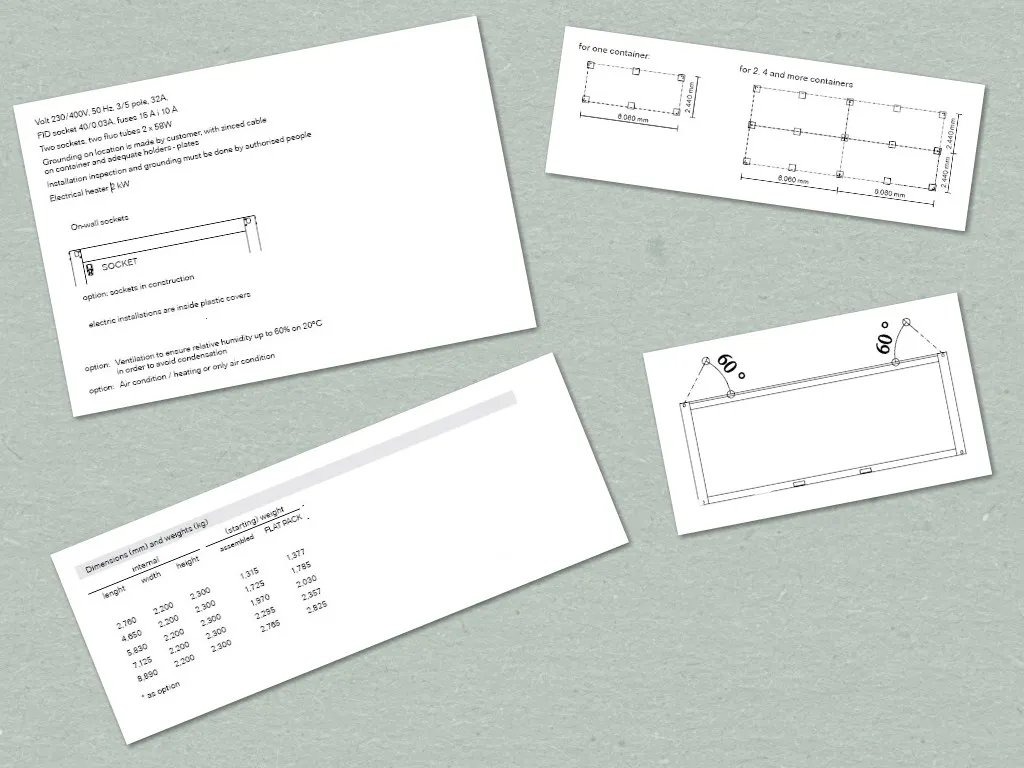

Instalações elétricas de contentores:

Carga de projeto do contentor:

• Piso: 250 kg / m²
• Tejadilho: 200 kg / m²
• Lateral (Vento): 90 kg / m², considerando a fixação adequada do objeto no solo.

2. Aplicações de Container House

A. Contentores de Escritório e Cabines Portáteis

Os recipientes de escritório são amplamente utilizados por engenheiros de construção, trabalhadores e como escritórios pré-fabricados modernos. Fabricados em conformidade com as normas ISO e CE, adaptam-se perfeitamente tanto a instalações de piso térreo como a edifícios de múltiplos pisos. A estrutura de contentores para escritório é flexível e modular, permitindo expandir ou reduzir o espaço de trabalho a qualquer altura.

Com isolamento térmico incorporado de série, oferecemos diferentes tipos de materiais de isolamento dependendo da localização climática de instalação do módulo. Além das dimensões padrão, fornecemos produção totalmente personalizada. Os escritórios vêm equipados com janelas e portas em PVC ou alumínio, isolamento térmico de alto desempenho, fiação elétrica completa, iluminação e instalações sanitárias com chuveiros.

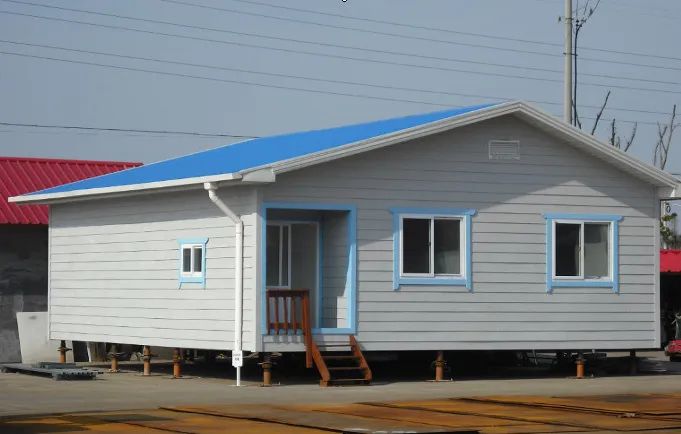

Contentores residenciais e chalés:
Disponíveis para várias aplicações residenciais de longo prazo, são fabricados com materiais de alta qualidade. Oferecemos opções estéticas diferenciadas para fachadas, tais como acabamentos em imitação de pedra, ripas de madeira ou revestimentos metálicos.

Contentores de escritório, residência e armazenamento em Flat Pack:
Os recipientes pré-fabricados podem ser fornecidos na versão FLAT PACK para economizar drasticamente nos custos de transporte marítimo e rodoviário para destinos remotos em todo o mundo. O sistema flat pack otimiza o espaço, permitindo que um camião transporte até 10 contentores de dimensões padrão de uma só vez.

Produção personalizada de recipientes portáteis sob medida:
Dispomos de vasta experiência técnica para desenvolver engenharia personalizada. Nossas fábricas na China possuem capacidade logística de alta performance para atender projetos complexos em regime de chave-na-mão.

B. Contentores de Armazenagem

Os contentores de armazenamento modulares são desenvolvidos para fins logísticos e de estocagem específicos, com ou sem isolamento térmico regulado. Fabricados em conformidade com as normas ISO e CE, possuem estrutura flexível para expansão futura.

A carga padrão de piso para armazenamento é de 250 kg / m², mas calculamos e reforçamos a estrutura de aço para cargas estáticas superiores, dependendo do tipo de mercadoria a estocar. Os pisos podem receber acabamento em contraplacado impermeável, alumínio antiderrapante, tapetes, borracha ou chapas de aço.

C. Contentores Sanitários e Cabines de WC

Os módulos sanitários podem ser aplicados como unidades autônomas ou perfeitamente integrados em prédios modulares complexos de escritórios e alojamentos. Ideais para estaleiros de obras, praias, concertos e eventos públicos, são produzidos em conformidade com os padrões de segurança e higiene da CE.

Equipados com janelas de ventilação, portas estanques, isolamento térmico avançado, encanamento oculto, lavatórios, bacias sanitárias, mictórios e chuveiros. Para acabamento do piso, aplicamos cerâmica antiderrapante ou borracha de alta resistência.

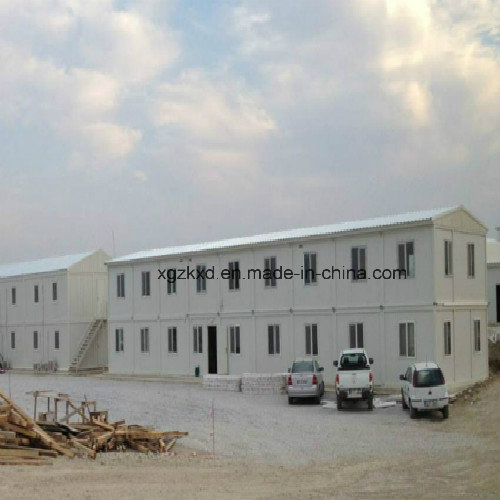

D. Prédios Modulares Complexos

Especializamo-nos na fabricação de complexos modulares a partir de múltiplos contentores acoplados e empilhados. O sistema de construção modular proporciona um elevado padrão de vida e de trabalho, sendo amplamente adotado em escolas, creches, clínicas de saúde, hotéis, dormitórios e grandes acampamentos industriais.

E. Detalhes de Elevação e Logística

A elevação é realizada através de guindastes ou empilhadores apropriados. Cada unidade na versão Flat Pack possui apenas 650 mm a 700 mm de altura quando desmontada, garantindo alta eficiência no carregamento de lotes de transporte por estrada ou mar.

3. Vantagens Estruturais dos Nossos Contentores

Padrão de Processo, Fabricação e Controle de Qualidade na Solda da Estrutura

1. Objectivo

Para garantir a máxima qualidade da soldadura, cumprir os rigorosos requisitos técnicos dos membros estruturais soldados e melhorar a padronização e repetibilidade do nosso fabrico, formulamos este regulamento técnico.

2. Âmbito de aplicação

Este manual de controle de qualidade aplica-se ao design, fabrico e inspeção de juntas biseladas e ranhuradas nos processos de soldadura manual por arco, soldadura por arco de CO2, soldadura mista por arco de gás, soldadura por arco submerso e soldadura por escória elétrica.

3. Desenho da ranhura de soldadura

Pontos principais no design da ranhura de soldadura:
A escolha adequada da ranhura depende principalmente da espessura do metal base, do método de soldadura e dos requisitos de fabrico. Devem ser considerados os seguintes fatores:

1. Minimizar a quantidade de metal de enchimento necessário na junta.
2. Facilidade e precisão no processo de chanframento/biselamento.
3. Facilidade operacional durante a deposição de solda e remoção da escória.
4. Minimização da tensão térmica residual e deformação pós-soldagem.

3.1 Orientação dos membros em juntas soldadas

Soldadura topo a topo na coluna/viga de secção H (quando CJP - penetração completa e fusão de um lado são necessárias):

1. Quando não houver suporte de solda (cobre-junta), a orientação da ranhura nas placas de flange deve ser idêntica e apontar na direção favorável à solda nas placas de alma. Ver ilustração 1:

2. Quando há suporte de solda instalado, a direção da ranhura deve ser voltada para fora nas placas de flange (sentido oposto para placas de rede). Ver ilustração 2:

3. Soldadura topo a topo no canteiro de obras: Recomenda-se que todas as ranhuras sejam chanfradas no suporte superior para conexões parafusadas. Ver ilustrações 3 e 4 para detalhes de montagem:

Para coluna de caixa (ranhura estrutural), ver ilustração 5:

4. Detalhes de Marcação de Solda

Tabela 1: Método de soldadura e tipo de penetração:

Tabela 2: Tipo de suporte e soldadura lateral:

Tabela 3: Convenções de tamanho da ranhura:
